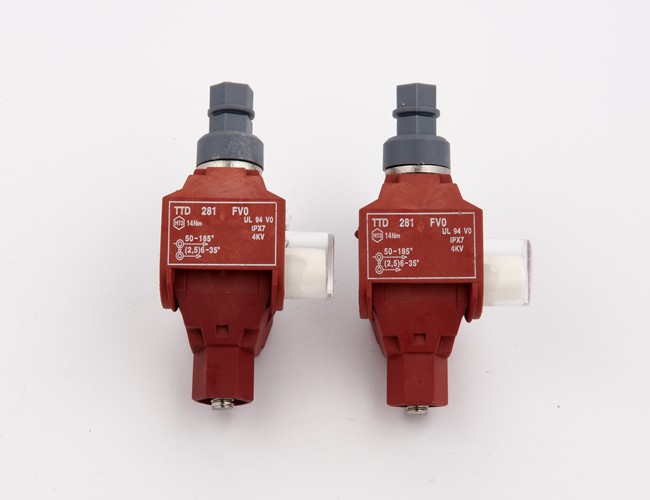

TTD281FVO阻燃型绝缘穿刺线夹
耐火阻燃绝缘穿刺线夹
*用于建筑配电系统绝缘电缆支接、低压架空绝缘电缆连接、低压绝缘进户电缆支接、路灯配电系统等。
*主线:绝缘铜和铝。
*支线:绝缘铜和铝。
*可带电或停电作业。
*穿刺线夹主体采用高强度,抗机械变化和气候变化的绝缘材料制成。
*配有紧固力矩螺母的螺钉经抗腐蚀处理,力矩螺母使安装更简便、安全、快捷,其恒定穿刺压力可确保电缆连接达到最佳电气效果。
耐火阻燃绝缘穿刺线夹选型表
型号 |
主线(MM²) |
支线(MM²) |
最大电流(A) |
螺栓 |
力矩螺母 |
|
数量 |
H(MM) |
|||||
TTD041FVO |
6-35 |
1.5-10 |
86 |
1*M8 |
13 |
F1309 |
TTD051 FVO |
16-95 |
1.5-10 |
86 |
1*M8 |
13 |
F1309 |
TTD101 FVO |
6-50 |
2.5(6)-35 |
200 |
1*M8 |
13 |
F1314 |
TTD151 FVO |
25-95 |
2.5(6)-35 |
200 |
1*M8 |
13 |
F1314 |
TTD201 FVO |
35-95 |
25-95 |
377 |
1*M8 |
13 |
F1318 |
TTD251 FVO |
50-150 |
25-95 |
377 |
1*M8 |
13 |
F1318 |
TTD281 FVO |
50-185 |
2.5(6)-35 |
200 |
1*M8 |
13 |
F1318 |
TTD401 FVO |
50-185 |
50-150 |
504 |
2*M8 |
13 |
F1720 |
TTD431 FVO |
70-240 |
16-95 |
377 |
2*M10 |
17 |
F1725 |
TTD451 FVO |
95-240 |
95-240 |
504 |
2*M10 |
17 |
F1725 |
TTD551 FVO |
120-400 |
95-240 |
679 |
2*M10 |
17 |
F1737 |
