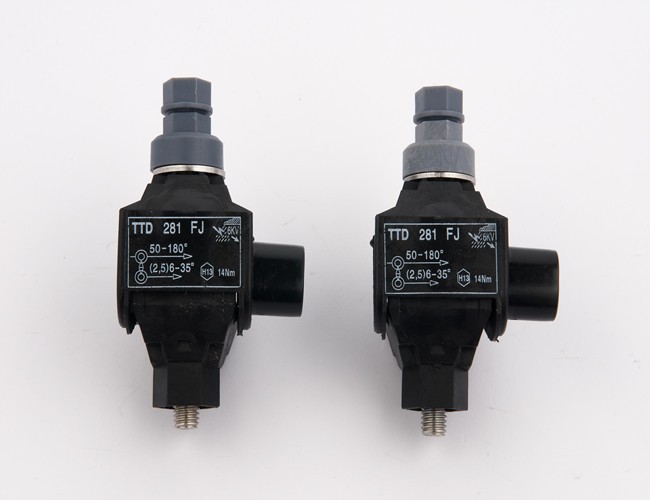

TTD281FJ绝缘穿刺线夹
绝缘穿刺线夹
*用于建筑配电系统绝缘电缆支接、低压架空绝缘电缆连接、低压绝缘进户电缆支接、路灯配电系统等。
*主线：绝缘铜和铝。
*支线：绝缘铜和铝。
*可带电或停电作业。
*穿刺线夹主体采用高强度，抗机械变化和气候变化的绝缘材料制成。
*配有紧固力矩螺母的螺钉经抗腐蚀处理，力矩螺母使安装更简便、安全、快捷，其恒定穿刺压力可确保电缆连接达到最佳电气效果。
*穿刺线夹具有防水功能，可在水中耐受电压6KV无击穿现象。
*密封防水支线端盖，可防止水侵入支接导线。可根据需要左侧或右侧分支。
|
型号 |
主线（MM²） |
支线（MM²） |
最大电流（A） |
螺栓 |
力矩螺母 |
|
|
数量 |
H(MM) |
|||||
|
TTD041FJ |
6-35 |
1.5-10 |
86 |
1*M8 |
13 |
F1309 |
|
TTD051FJ |
16-95 |
1.5-10 |
86 |
1*M8 |
13 |
F1309 |
|
TTD101FJ |
6-50 |
2.5（6）-35 |
200 |
1*M8 |
13 |
F1314 |
|
TTD151FJ |
25-95 |
2.5（6）-35 |
200 |
1*M8 |
13 |
F1314 |
|
TTD201FJ |
35-95 |
25-95 |
377 |
1*M8 |
13 |
F1318 |
|
TTD251FJ |
50-150 |
25-95 |
377 |
1*M8 |
13 |
F1318 |
|
TTD281FJ |
50-185 |
2.5（6）-35 |
200 |
1*M8 |
13 |
F1318 |
|
TTD401FJ |
50-185 |
50-150 |
504 |
2*M8 |
13 |
F1720 |
|
TTD431FJ |
70-240 |
16-95 |
377 |
2*M10 |
17 |
F1725 |
|
TTD451FJ |
95-240 |
95-240 |
504 |
2*M10 |
17 |
F1725 |
|
TTD551FJ |
120-400 |
95-240 |
679 |
2*M10 |
17 |
F1737 |
