FGNC-Z型防雷绝缘子耐张线夹串

一、产品简介
由于全球天气变化,常有雷雨恶劣天气,电闪雷鸣的气象比较频繁,据称引起的配电网故障已占整个线路故障的36.8%,而且其中绝缘配电线路雷击断线率已占到96.8%,大大影响了线网的正常供电,给国民经济造成的损失也十分严重。目前配电线路防雷问题已引起相当重视。

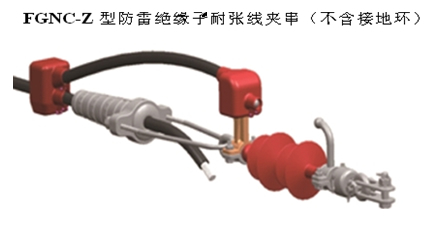

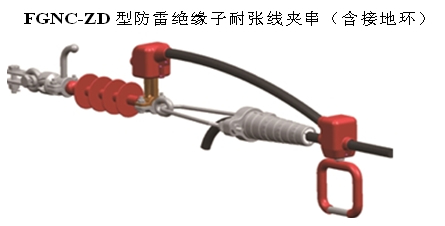

本产品具有防止雷击断线和绝缘子损坏功能、验电接地功能、不需剥皮的穿刺导电功能、防止导线滑移三爪锥形耐张夹持固定和悬挂拉持导线功能的防雷绝缘子耐张线夹串。它结构新型合理,简化耐张串和防雷装置,减少故障点,集多功能为一体,施工方便,节能高效,美观,寿命长,线夹选型具有互换性,采购选型方便,并可以做到配电全程绝缘功能。是一种全面提升电力线路器材的更新换代产品。
注意:当可调引弧棒多次经雷击烧蚀变短时,可以松开压块螺栓,移出可调引弧棒,再拧紧压块螺栓使可调引弧棒和固定引弧棒之间保持在原始的间隙距离,保证其防雷功能不变。
二、产品用途

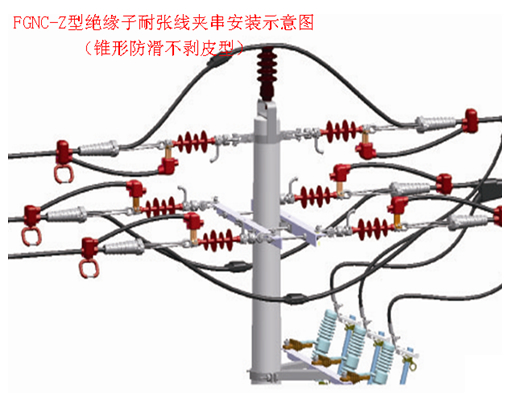

FGNC-Z型系列防雷绝缘子耐张线夹串适用于架空配电线路中,将架空绝缘导线或裸导线固定在耐张杆或转角杆的绝缘子上,从而将架空导线固定和拉紧;并将架空绝缘导线或裸导线连接在耐张杆或转角杆的金具上,从而将架空导线拉紧和耐张绝缘;设置有防雷引弧装置,起到防雷作用。


三、技术参数(电气性能)

序号
型号规格
额定电压(kV)
额定机械
拉伸负荷(kN)
功率电弧
电流(有效值)kA
最小电弧距离(mm)
最小公称爬电距离(mm)
雷电全波冲击耐受电压(峰值)不小于(kV)
工频1min湿耐受电压(有效值)不小于(Kv)
备注
1
FGNC10-240Z
12
70
16.5
190
490
115
115
普通型
2
FGNC10-240ZD
12
70
16.5
190
490
115
115
接地型
3
FGNC20-240Z
24
70
16.5
380
980
175
175
普通型
4
FGNC20-240ZD
24
70
16.5
380
980
175
175
接地型

四、选型规格及技术参数(机械性能)
序号
10kV型号规格
10kV绝缘导线截面(mm)
20kV型号规格
20kV绝缘导线截面
线夹握着力(kN)
线夹破坏负荷(Kn)
备注
1
FGNC10-35/70Z
35/70
FGNC20-35/70Z
35/70
3.74/7.37
15.07
普通型
2
FGNC10-95/120Z
95/120
FGNC20-92/120Z
95/120
16.95
3
FGNC10-150/185Z
150/185
FGNC20-150/185Z
150/185
21.06
39.82
4
FGNC10-240/300Z
240/300
FGNC20-240Z
240
27.87
5
FGNC10-35/70ZD
35/70
FGNC20-35/70ZD
35/70
3.74/7.37
15.07
接地型
6
FGNC10-95/120ZD
95/120
FGNC20-95/120ZD
95/120
16.95
7
FGNC10-150/185ZD
150/185
FGNC20-150/185ZD
150/185
21.06
39.82
8
FGNC10-240/300ZD
240/300
FGNC20-240ZD
240
27.87
